產(chǎn)品優(yōu)越性：

　　一、LY-W3 瀝青溫拌劑具有降低筑路成本，減少環(huán)境污染，降低瀝青混合料拌合溫度， 降低瀝青老化程度，延長(zhǎng)道路使用壽命的作用。對(duì)石料烘干水分含量要求可以適當(dāng)放寬。
　　二、在不影響瀝青混合料的路用性能前提下，可降低施工溫度 20℃-50℃，從而節(jié)約能源，每拌合一噸瀝青混合料可節(jié)約燃?xì)?6-10m3。
　　三、減少拌合時(shí)間（每缸料拌合時(shí)間減少 5-6 秒）提高生產(chǎn)效率 10%-12%、降低施工綜合成本；無需外加設(shè)備，拌合及施工工藝與熱拌混合料基本一致。

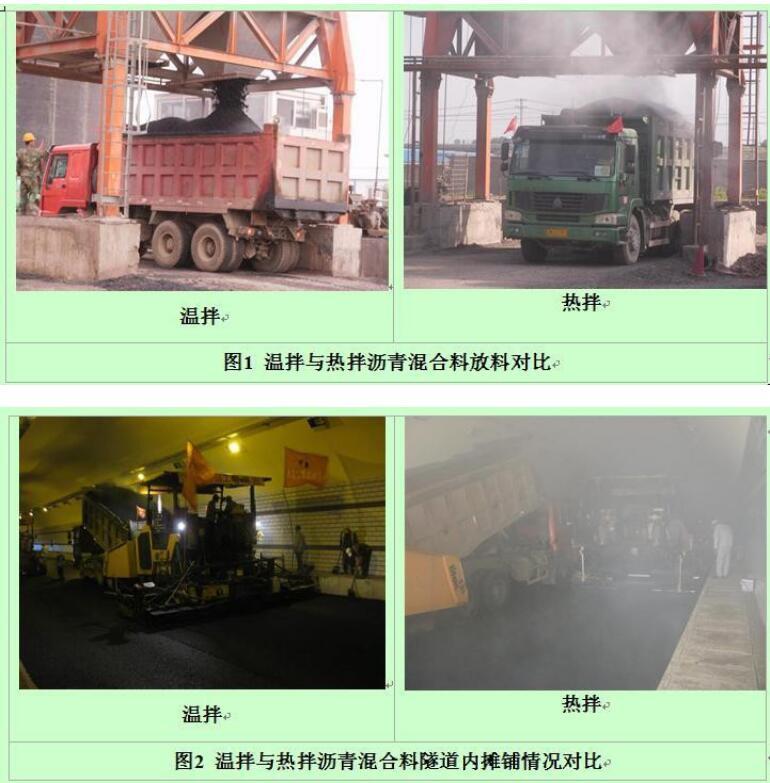

　　四、環(huán)保、實(shí)用易于碾壓。與熱拌瀝青混合料相比，溫拌瀝青混合料可以節(jié)省燃料 20% 以上，減少 CO2 排放 65%以上；減少氮氧化物 70%；減少瀝青“瀝青煙”排放 80%以上?？苫鞠掳┑臑r青煙和異味。減少對(duì)現(xiàn)場(chǎng)操作人員及周邊的人員的危害。
　　五、在低溫狀態(tài)下，可正常施工，延長(zhǎng)施工工期。
　　六、降低成本核算：
　　1 噸瀝青混合料（油石比按 4.0%計(jì)算）需要添加 LY-W3 瀝青溫拌劑：
　　添加 XTYW 溫拌劑增加的成本：40*0.3%=0.120 ㎏ 0.120*85=10.2 元如果用天然氣加熱節(jié)?。?*3.6=25.2 元
　　注：LY-W3 價(jià)格按 85 元/㎏，燃料油按 5 元/㎏，天然氣按 3.6 元/ m³。

使用說明：

　　使用方法：按 瀝青量的 0.2-0.5%加入瀝青儲(chǔ)罐中，攪拌均勻即可使用；沒攪拌用瀝青泵打 2-3 個(gè)循環(huán)也可以。
　　1、基質(zhì)瀝青溫拌混合料初壓溫度控制在 110℃以上，終壓 60℃以上。
　　2、SBS 等改性瀝青溫拌混合料初壓溫度控制在 130℃以上，終壓 90℃以上。
　　3、開放溫度 50℃以下。
　　注意事項(xiàng)：攤鋪機(jī)清洗干凈，碾壓強(qiáng)度禁止過壓。

溫拌機(jī)理：
　　LY-W3 溫拌劑可將瀝青中的氧氮硫化合物所形成的膠團(tuán)分散成小分子膠束、實(shí)現(xiàn)均勻分散，達(dá)到降低拌合溫度的目的。在壓實(shí)完成后，溫拌劑會(huì)向石料與瀝青界面轉(zhuǎn)移，具有一定的抗剝落效果，加強(qiáng)集料與瀝青膠結(jié)料的粘結(jié)性能。另外 LY-W3 溫拌劑能“收集”石料中殘留微量水再瀝青膠結(jié)料內(nèi)部暫時(shí)性形成結(jié)構(gòu)性水膜，含有表面活性劑的水膜起到潤(rùn)滑作用降低瀝青粘度，從而實(shí)現(xiàn)溫拌，所以石料烘干水分的含量要求可以適當(dāng)放寬。

技術(shù)指標(biāo)：

表 1 LY-W3 油基瀝青溫拌劑企業(yè)標(biāo)準(zhǔn) Q/XT 03-2015


性 質(zhì)	標(biāo) 準(zhǔn)	測(cè) 試 方 法
密度（20℃）kg/L	0.88-1.0	GB/T1884
運(yùn)動(dòng)粘度（60℃，mm2/S）	50-180	SH/T0654-1998
水分	<0.5%	GB/T 260-2016
閃點(diǎn)	不小于 210℃	GT/267
外觀	黑褐色至黑色	目測(cè)
氣味	石油瀝青味	嗅覺

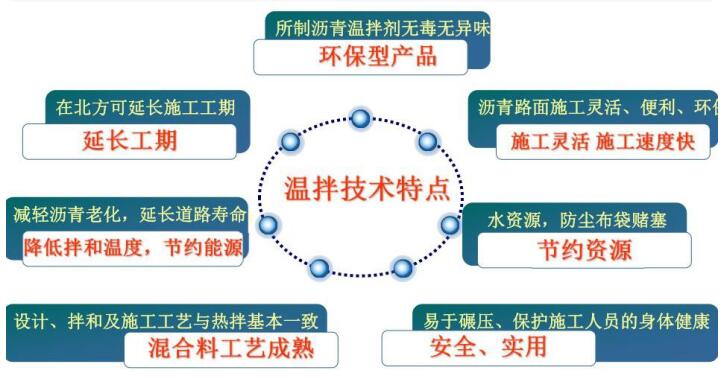

產(chǎn)品特點(diǎn)

　　1、所研制的瀝青溫拌劑是無毒無異味環(huán)保型產(chǎn)品，可直接按質(zhì)量分?jǐn)?shù)加入瀝青中使用；
　　2、產(chǎn)品中性不含強(qiáng)堿、不含強(qiáng)腐蝕物質(zhì)性能柔和，不屬于危險(xiǎn)品；
　　3、在不影響瀝青混合料路用性能的前提下，可降低施工溫度 30～50℃，從而節(jié)約能源減少環(huán)境污染，降低成本；
　　4、安全、實(shí)用、易于碾壓、減少瀝青煙保護(hù)施工人員的身體健康；
　　5、溫拌瀝青混合料的設(shè)計(jì)、拌合及施工工藝與熱拌混合料基本一致；
　　6、降低拌合溫度，減輕瀝青拌合時(shí)瀝青老化程度，延長(zhǎng)道路使用壽命；
